GGD

产品概述：

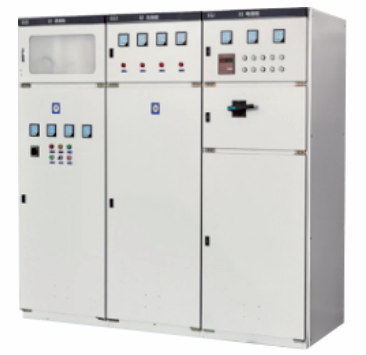

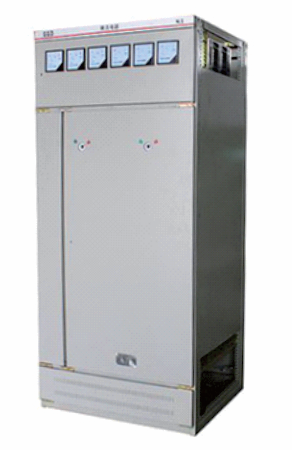

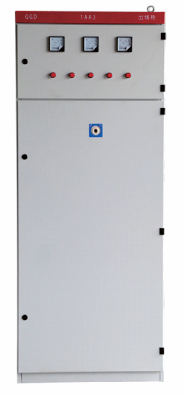

GGD型低压固定式开关柜适用于发电厂、变电所、工业企业等电力用户,在交流50Hz、额定工作电压380V、额定电流3150A以下的配电系统中作为动力、照明以及配电设备的电能转换、分配与控制之用。该产品分断能力高、线路方案灵活、组合方便、实用性强、结构新颖,是受广大用户欢迎的代表产品之一。该产品符合IEC60439《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。
使用环境条件：
环境温度: -5°C~ +40°C，24小时内平均温度不高于+35°C
海拔高度:不超过2000m
相对湿度:在最高温度为+40°C时不超过50% ,在较低温度时允许有较大的相对湿度(例如+ 20°C时为90%) ,应考虑到由于温度的变化可能会偶然产生凝露的影响设备安装时与垂直面的倾斜度不超过5度
设备应安装在无剧烈振动和冲击的地方,以及不足以使电器元件受到腐蚀的场所
结构特点：

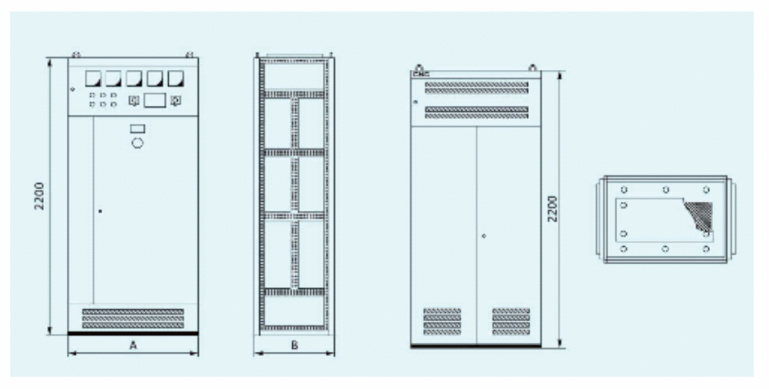

4.1 GGD型低压固定式开关柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。
通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高。可以使工厂实现预生产。既缩短了生产制造周期,也提高了工作效率。
4.2 GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过.上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
4.3 GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整体美观大方,面目一新。
4.4柜门用转轴式活动铰链与构架相连,安装、拆卸方便。门的折边处均嵌有-根山型橡塑条,关门时门与构架之间的嵌条有-定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
4.5装有电器元件的仪表[用多股软铜线与构架相连,柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。
4.6柜体面漆选用聚脂桔形烘漆。附着力强,质感好。整柜呈亚光色调,避免了炫目效应,给值班人员创造了较舒适的视觉环境。
4.7柜体的顶盖在需要时可拆除, 便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
4.8柜体的防护等级为IP30 ,用户也可根据使用环境的要求在IP20-IP40之间选择。
