MNS

MNS

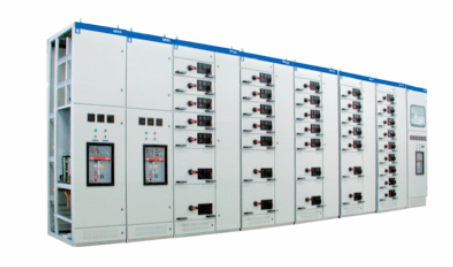

产品概述:

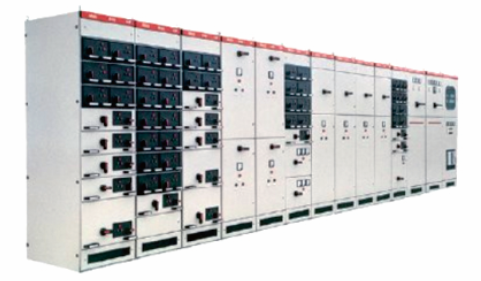

MNS型低压抽出式开关设备是我公司根据市场需要引进开发的新一代低压开关柜。产品技术标准符合IEC439《低压成套开关设备和控制设备》、GB7251 《低压成套开关设备》等标准要求。MNS型低压抽屉式开关柜适用于发电厂、变电站、石油化工、冶金轧钢等厂矿企业和住宅小区,高层建筑等场所,作为交流50-60Hz ,额定工作电压交流660V及以下的配电系统的电能转换和消耗设备控制之用。

使用环境条件:
周围空气温度不高于+40°C ,不低于-5°C ,并且24h内其平均温度不高于+35°C。
大条件中,空气清洁,相对湿度在最高温度+40°C时不超过50% ,在较低温度时允许有较高的相对湿度,例如+ 20°C时为90% ,但考虑到由于温度变化,偶尔会产生适度的凝露。
海拔高度不得超过2000m。
本装置适应于以下温度的运输和储存过程: -25°C至55°C的范围之间,在短时间内(不超过24h )可达+ 70°C,在这些极限温度下装置下应避免遭到任何不可恢复的损伤而且在正常的条件下应能正常工作。
如果上述使用条件不能满足时,应由用户和制造厂协商解决。
当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。

image.png  image.png

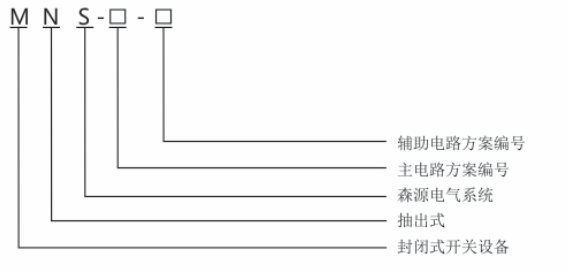

型号含义:

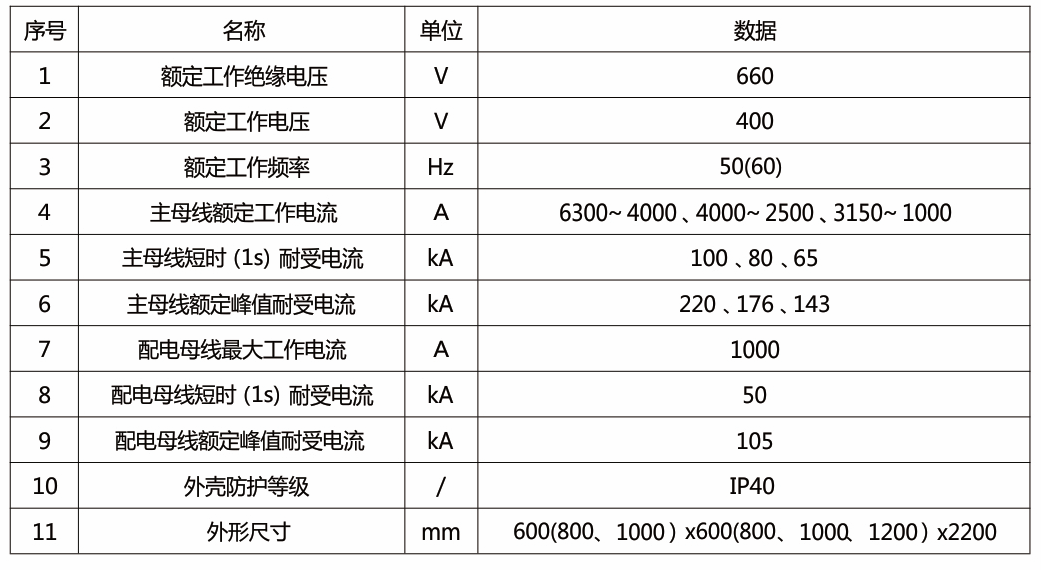

主要技术参数 :


结构特点:

1.综述

产品设计充分考虑了广大电力用户及设计部]的要求,能满足不断发展的电力行业对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要,安全、经济、合理、可靠,产品具有接通能力强、分断能力高、动热稳定好、电气方案灵活、组合方便、系列性与实用性强、结构新颖、防护等级高等特点,是低压抽出式开关成套设备的高档产品。

2.基本结构

柜体基本结构为组合式结构,以C型型材为主要构件,采用锁紧自攻螺钉和8.8级高强度螺栓紧固而成,因而柜体强调高、刚性好、接地连续性好。

3.柜体外形及内部分隔

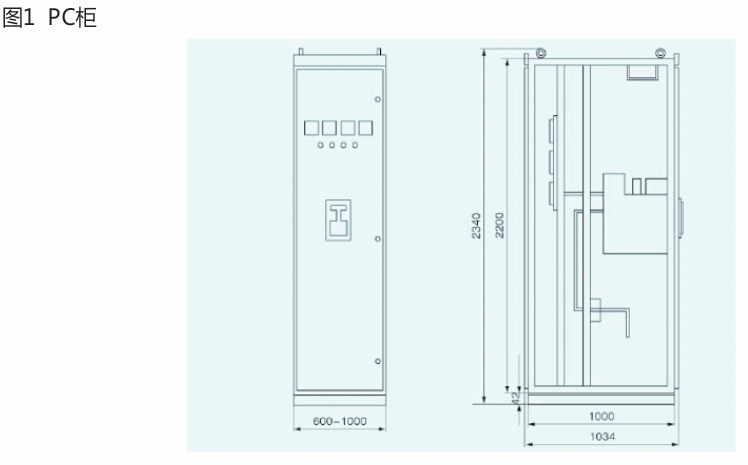

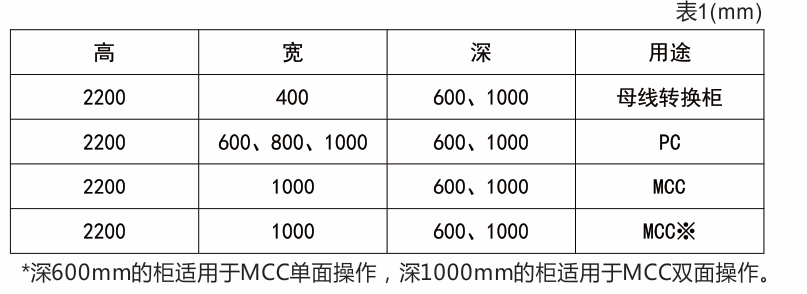

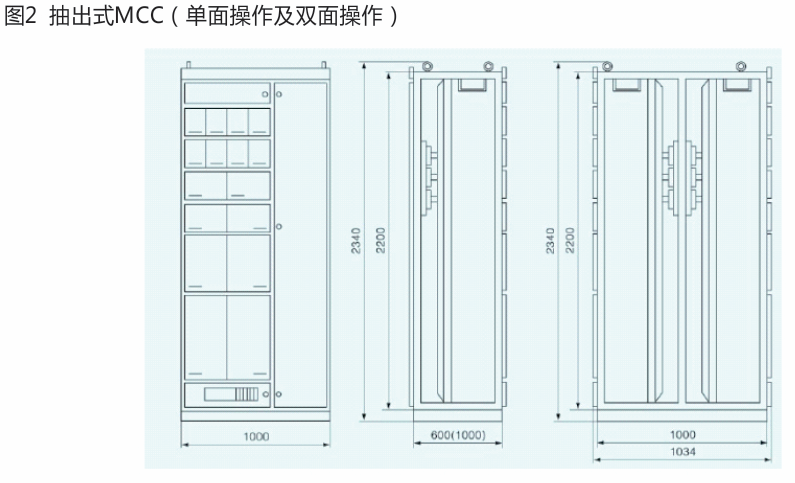

a)柜体外形见图1、图2 ,柜体外形尺寸见表1。

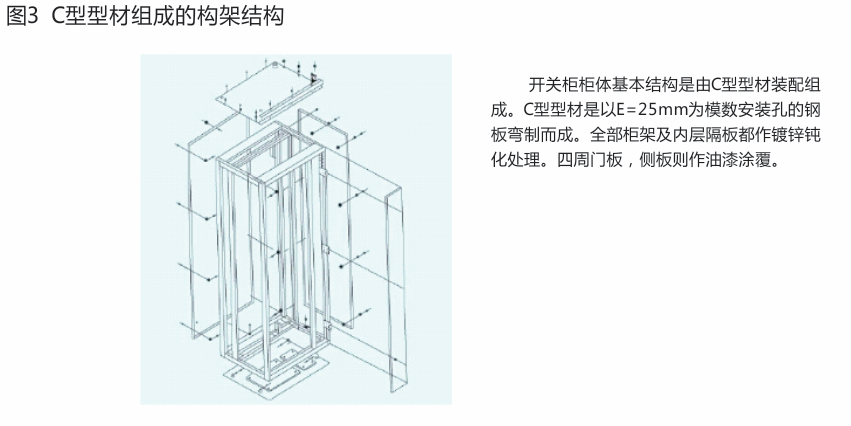

b)柜体结构见图3 ,柜体外形尺寸见表1。





c)柜体的分隔

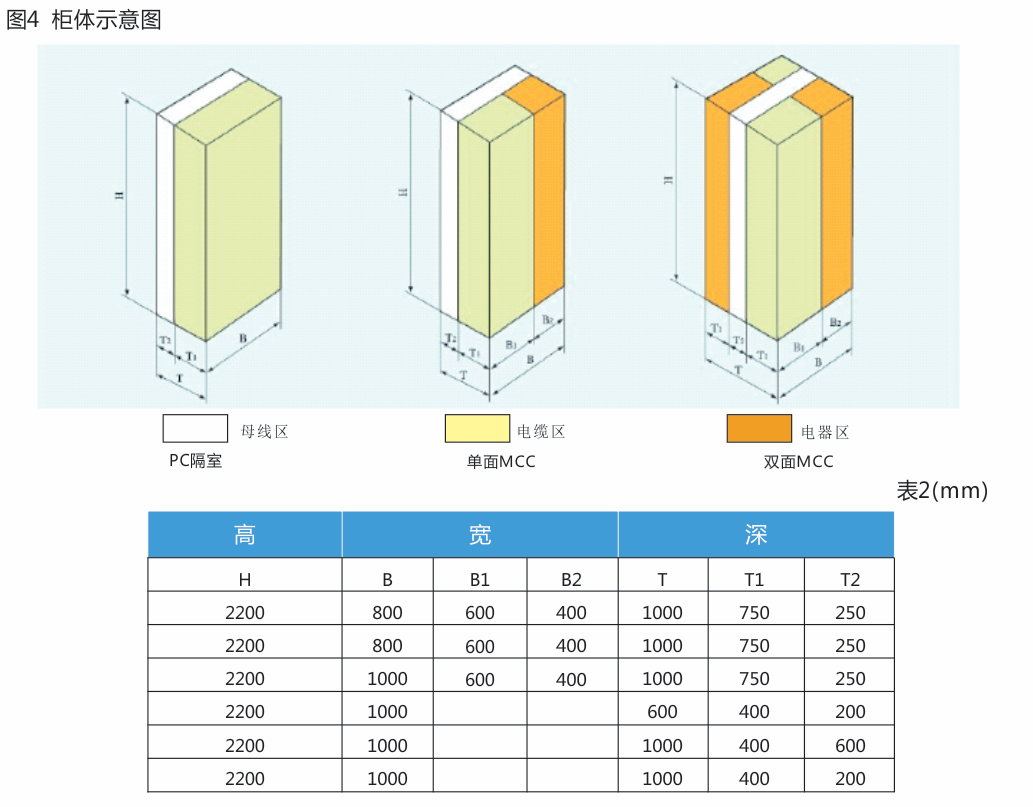

柜体按功能单元分隔,水平母线隔室和电缆隔室,见图4 , 其尺寸见表2。
